АО «ВПК «НПО машиностроения» — одно из ведущих ракетно-космических предприятий России. За свою почти 80-летнюю историю предприятие создало и сдало на вооружение целый ряд уникальных по характеристикам комплексов с крылатыми ракетами различных классов, ракетных комплексов стратегического назначения, запустило в космос десятки космических аппаратов различного назначения, в том числе пилотируемые орбитальные станции.

Обладая огромным опытом создания уникальной ракетно-космической техники, поиска нестандартных и эффективных технических решений, предприятие использует его в ходе диверсификации в сегменте рынка гражданской продукции и продукции двойного назначения.

Гражданскую продукцию, созданную с использованием принципов и приемов разработки высокоточной ракетно-космической техники, отличают повышенная надежность, практичность и эффективность.

Предлагаем вашему вниманию оно из направлений гражданской продукции - комплектующие для изготовления протезно-ортопедических изделий.

Продукция

Модули несущие

Модули несущие используются в протезах голени и бедра.

Втулки

Втулки используются в протезах голени и бедра для соединения между собой модулей.

Модули

Модули используются в протезах голени и бедра.

Адаптеры

Модули используются в протезах голени и бедра.

Прайс-лист

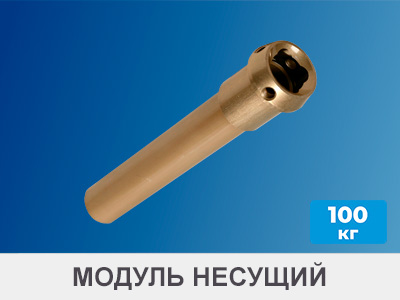

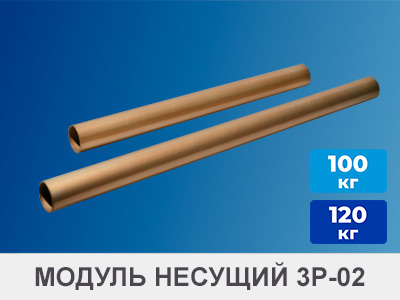

Модуль состоит из двух частей: трубы и адаптера, соединенных с использованием клея.

Используется в протезах голени и бедра;
Предназначен для пациентов массой до 100 кг;
Наружный диаметр трубы - 30мм;
Толщина стенки – 2 мм;

Покрытие модуля – химическое оксидирование, лак.

Индекс	Материал адаптера	Высота, мм
8М001-02	Титановый сплав	200
8М001-03	Алюминиевый сплав	400
8М001-04	Нержавеющая сталь	200
8М001-05	Нержавеющая сталь	400
8М001-06	Алюминиевый сплав	200
8М001-07	Титановый сплав	400

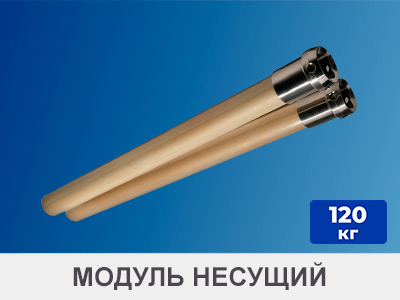

Модуль используется в протезах голени и бедра.

Предназначен для пациентов массой до 120 кг;
Наружный диаметр трубы - 30мм;
Толщина стенки – 3 мм;

Покрытие модуля – химическое оксидирование, лак.

Индекс	Материал адаптера	Высота, мм
8М003-02	Титановый сплав	200
8М003-03	Алюминиевый сплав	400
8М003-04	Нержавеющая сталь	200
8М003-05	Нержавеющая сталь	400
8М003-06	Алюминиевый сплав	200
8М003-07	Титановый сплав	400

Наружный диаметр трубы – 30 мм.

Модули 8М002-01 и 8М002-02 предназначены для пациентов массой до 100 кг.
8М002-03 и 8М002-04 предназначены для пациентов массой до 120 кг.

Материал – алюминиевый сплав.

Индекс	Толщина стенки, мм	Высота, мм
8М002-01	2,5	445
8М002-03	2,5	320
8М002-03	3	445
8М002-04	3	320

Втулка предназначена для пациентов массой до 120 кг;

Используется для соединения модуля несущего с модулями коленными, опорами и модулями стопы, имеющими законцовку в виде пирамидки.
В состав втулки в сборе входят 5 винтов (4 юстировочных и 1 стяжной).

Посадочный диаметр втулки – 30 мм

Индекс	Материал адаптера	Высота, мм
7M001-01	Титановый сплав	50
7M001-02	Нержавеющая сталь	50
7M001-03	Алюминиевый сплав	50

Детали используются в протезах голени и бедра для соединения между собой модулей с законцовкой в виде пирамидки.

Угловая регулировка сопрягаемых модулей относительно друг друга во фронтальной и сагиттальной плоскостях (до ±14 градусов) осуществляется восемью юстировочными винтами.

Предназначены для пациентов массой до 120 кг.

Индекс	Материал адаптера	Высота, мм
7M005-01	Титановый сплав	45
7M005-02	Титановый сплав	60
7M005-03	Титановый сплав	75
7M005-04	Титановый сплав	90
7M005	Титановый сплав	35
7M005-06	Алюминиевый сплав	45
7M005-07	Алюминиевый сплав	60
7M005-08	Алюминиевый сплав	75
7M005-09	Алюминиевый сплав	90
7M005-05	Алюминиевый сплав	35

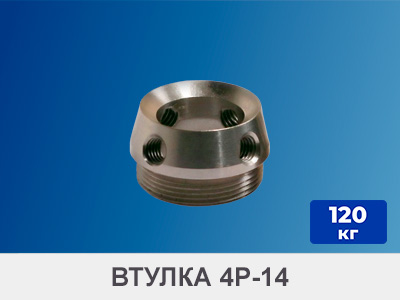

Поворотная втулка с пирамидкой позволяет осуществлять угловую регулировку в горизонтальной плоскости.

Высота втулки – 24 мм. Длина резьбы – 10 мм.

Предназначен для пациентов массой до 120 кг.

Индекс	Материал адаптера	Посадочный D, мм
4М014-01-01	Титановый сплав	М36х1,5
4М014-01-02	Нержавеющая сталь	М36х1,5

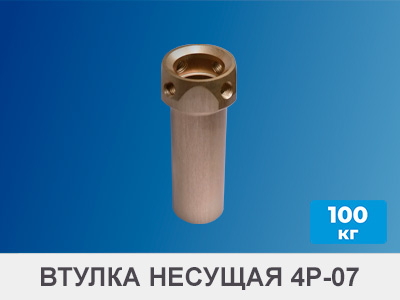

Втулка несущая используется для соединения гильзового адаптера и РСУ с коленным модулем и стопой.

Индекс	Материал адаптера	Посадочный D, мм	Высота цилиндра, мм
4М070	Алюминиевый сплав	30	75
4М070-01	Алюминиевый сплав	30	25

Втулка используется в протезах голени и бедра для соединения между собой модулей с законцовкой в виде пирамидки.

Верхнее основание втулок смещено в горизонтальной плоскости относительно нижнего на 10 мм.

Угловая регулировка сопрягаемых модулей относительно друг друга во фронтальной и саггитальной плоскостями (±140) обеспечивается 8 котировочными винтами.

Предназначен для пациентов массой до 120 кг.

Индекс	Материал	Высота, мм
7М010-01	Алюминиевый сплав	45
7М011-01	Алюминиевый сплав	60
7М010	Алюминиевый сплав	75

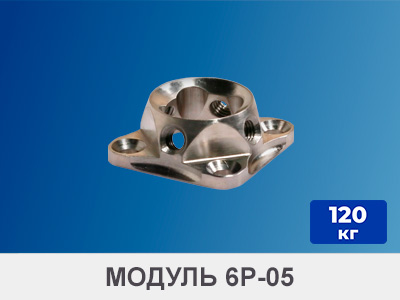

Модуль используется в протезах голени и бедра.

Модуль может комплектоваться 4 винтами М6 для крепления его к чашке (опоре) приемной гильзы. Предназначен для пациентов массой до 120 кг.

Материал – нержавеющая сталь.

Индекс	Посадочный размер, мм	Высота, мм
4М055	36	19

Модуль используется в протезах голени и бедра.

Модуль может комплектоваться 4 винтами М6 для крепления его к чашке (опоре) приемной гильзы.

Предназначен для пациентов массой до 120 кг.

Материал – нержавеющая сталь.

Индекс	Посадочный размер, мм	Высота, мм
4М054	36	23

Поворотная втулка с пирамидкой позволяет осуществлять угловую регулировку в горизонтальной плоскости.

Предназначен для пациентов массой до 120 кг.

Материал – нержавеющая сталь.

Индекс	Посадочный D, мм	Высота, мм	Длина резьбы, мм
4М055	М36х1,5	29	10

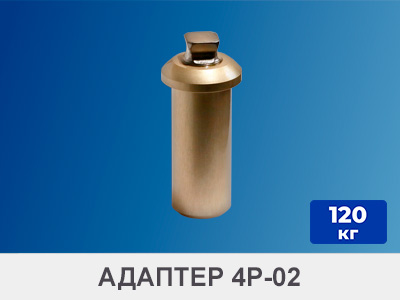

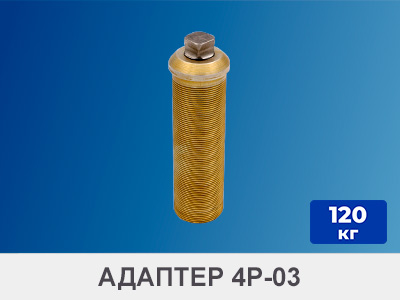

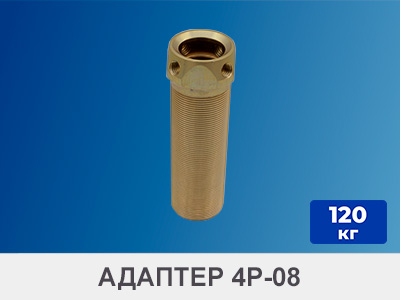

Адаптер используется при изготовлении протезов, устанавливается как промежуточное звено между модулем коленным и модулем несущим для угловой регулировки при сборке протеза.

Поворотная втулка с пирамидкой позволяет осуществлять угловую регулировку в горизонтальной плоскости.

Предназначен для пациентов массой до 120 кг.

Материал цилиндра – алюминиевый сплав.

Материал пирамидки - нержавеющая сталь.

Индекс	Посадочный D, мм	Высота, мм	Высота цилиндра, мм
4М026	30	91	70

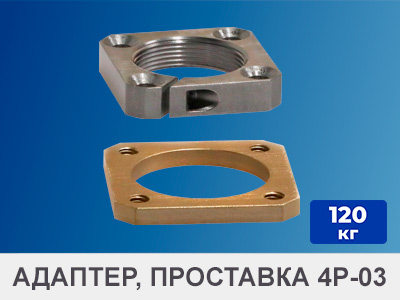

Адаптер комплектуется 6 винтами М6 для крепления его к чашке (опоре) приемной гильзы.

Имеет резьбовое отверстие М36х1,5 для соединения с расположенным ниже модулем.

Предназначен для пациентов массой до 120 кг.

Индекс	Материал	Посадочный D, мм	Высота цилиндра, мм
4М030	Нержавеющая сталь	М36х1,5	10,5
4М032	Алюминиевый сплав	М36х1,5	10,5
4М032-01	Алюминиевый сплав	-(проставка)	3
4М032-02	Алюминиевый сплав	-(проставка)	4
4М032-03	Алюминиевый сплав	-(проставка)	4
4М032-04	Алюминиевый сплав	-(проставка)	5
